Co je multimetr a jak jej správně používat?

Elektřina se v lidském životě tak pevně zabydlela, že si dnes ani nedokážeme představit, že bývaly doby, kdy lidé žili bez domácích spotřebičů, jako jsou elektrické trouby, vysavače, ledničky, mikrovlnky a tak dále. Všechny fungují díky přítomnosti elektrického proudu v našich domovech. Není to vidět, dotýkat se, cítit jiným způsobem. Proto, aby byla zajištěna jeho přítomnost v elektrické síti, je nutné použití speciálního nástroje. Nejběžnější je multimetr. Všichni specialisté, kteří se ve svém oboru zabývají elektřinou, vědí, jak používat multimetr a jaké vlastnosti může určit: elektrikáři, technici servisních středisek atd.

Multimetr: účel

Před vynálezem multimetru se pro měření každé charakteristiky (proud, napětí, odpor) používal samostatný přístroj (ampérmetr, voltmetr, ohmmetr). V roce 1920 Donald Macadie, unavený nošením arzenálu měřicích přístrojů, vynalezl přístroj, který spojil funkčnost všech tří přístrojů a dal mu jméno Avometer. Již v roce 1923 se začala prodávat první várka zařízení a byla nadšeně přijata odborníky.

Moderní multimetry samozřejmě urazily dlouhou cestu od těch prvních multifunkčních měřičů. Umožňují měření parametrů stejnosměrného a střídavého proudu s vysokou přesností. A to nejsou jen hlavní parametry, ale i další, neméně důležité charakteristiky, frekvence, indukčnost. Někteří výrobci zabudovávají do svých modelů další možnosti, funkce a možnosti, jako je měření okolní teploty a vlhkosti, hladiny hluku, testování polovodičů a podobně.

Díky své všestrannosti jsou multimetry široce používány:

• v průmyslové elektrotechnice a elektronice;
• v podnicích pro opravy elektrických, elektronických, rádiových zařízení, v servisních dílnách;
• při provádění stavebních a inženýrských prací;
• při instalaci a připojování vnitřních elektrických rozvodů a jiných elektrických systémů.

Hlavní část moderních multimetrů je kompaktních rozměrů a patří do kategorie přenosných zařízení. Spolu s nimi však existují i ​​stacionární modely, které jsou určeny pro vybavení laboratoří a výrobních dílen. Mají pokročilé možnosti a velké množství dalších možností a funkcí.

Multimetr: typy

Katalog internetového obchodu AnalitPromPribor představuje širokou škálu měřicích přístrojů, včetně těch pro hodnocení elektrických parametrů. Jedná se o voltampérmetry, multimetry od předních tuzemských i zahraničních výrobců. Celou škálu modelů lze klasifikovat několika způsoby. Ten hlavní vychází z rozdílu v principech zobrazování informací určených pro spotřebitele. V tomto případě jsou testeři rozděleni do dvou kategorií.

Jedná se o klasické měřicí přístroje, které se používají poměrně dlouho a jsou dobře známé odborníkům, kteří vědí, jak správně používat multimetr, aby získali co nejspolehlivější informace. Pro zprostředkování informací uživateli jsou vybaveny odstupňovanou měřící stupnicí a ukazatelem. Jsou velmi spolehlivé a mohou provádět měření i v přítomnosti silného rádiového rušení. Získané výsledky mají zároveň značnou chybu, a to nejen kvůli provozním vlastnostem zařízení. Velkou roli v tom hraje i takzvaný „lidský faktor“. Faktem je, že šipka má určitou setrvačnost a než „zamrzne“ na určitém čísle, provádí v její blízkosti malé oscilační pohyby. Obsluha tedy může přijatá data špatně interpretovat.

Jedná se o modernější kompaktní high-tech zařízení, která výrobci vyrábějí pomocí inovativních technologií, vybavují se nejmodernější elektronikou a pohodlným podsvíceným LCD displejem. Nejenže měří parametry elektrických sítí a zařízení, ale díky vestavěné elektronické jednotce mohou provádět předběžné zpracování, analýzu, ukládání dat a jejich přenos do PC. Minimální chyba výsledků měření, kompaktnost, snadné použití jsou nepochybnými výhodami digitálních multimetrů. Mezi nevýhody patří jejich citlivost na elektromagnetické záření.

Kromě toho lze testery klasifikovat podle třídy přesnosti, bitové kapacity a dalších technických charakteristik.

Multimetr: principy měření

Jak pracovat s multimetrem je podrobně popsáno v návodu dodávaném výrobcem ke každému modelu. Pro měření každé charakteristiky existují speciální pravidla, nuance procesů měření jsou určeny vlastnostmi každého modelu. Existují však také obecné koncepty, které jsou nezávislé na tom, jaké parametry mají být měřeny.

Tyto metody měření jsou rozděleny do několika typů.

Vyrábějí se přímým připojením sond k elektrickému obvodu, který je diagnostikován, k samostatnému zařízení nebo komponentu. V tomto případě se výsledná hodnota okamžitě zobrazí na stupnici a displeji v jednotkách testované hodnoty: proud v ampérech, napětí ve voltech atd.

Vyžadují provedení určitého počtu sekvenčních měření různých veličin, po kterých se na základě informací získaných pomocí speciálních vzorců určí hodnota požadovaného parametru. Chcete-li například odhadnout výkon spotřebovaný zátěží pro stejnosměrný obvod, musíte změřit napětí a proud. Pro určení síly se násobí. Pro nepřímá měření se někdy používá několik testerů současně.

• Použití měřicích převodníků

Vybavení multimetrů nejrůznějšími snímači, atenuátory, bočníky, zesilovači a dalšími převodníky umožňuje vyhodnocovat i veličiny, které přímo nesouvisí s elektrotechnikou. To může být:

• snímače tlaku, teploty, světla;
• elektrody pro stanovení vlhkosti dřeva, kyselosti půdy, salinity roztoků podle specializovaných tabulek, na základě naměřené hodnoty odporu.

Všechny tyto a další převodníky si uživatel obvykle pořizuje samostatně, i když někteří výrobci je dodávají (luxmetry, teploměry, klešťové měřiče) kompletní s testerem.

Multimetr: měření

Testery mají pouze dvě sondy, které se liší barvou: černá – obecná (zem) a červená (pro odečítání). Černá má krokosvorku pro bezpečnější fixaci. Červený je držen rukou uživatele, jeho konec má tvar šídla. Pro připojení červené sondy je několik zásuvek, které se volí v závislosti na typu měřené charakteristiky. Jejich počet se může lišit od jednoho nebo více v závislosti na modelu. Pro černou sondu je jedna zásuvka.

Pro volbu měřicího rozsahu je ve střední části předního panelu umístěn speciální přepínač, který má obvykle otočnou rukojeť.

Digitální testery, designově složitější, mají na přední ploše další přídavná ovládací tlačítka určená k aktivaci dalších možností a funkcí: „zvonění“ polovodičů, měření teploty, frekvence a tak dále.

• Kontrola proudu, napětí, odporu

Měření napětí a odporu jsou snad nejjednodušší operace, které může tester provádět. Stačí zvolit typ proudu (stejnosměrný nebo střídavý) a připojit sondy ke koncům obvodu, protože multimetr musí být zapojen paralelně. Při měření proudu se zařízení zapíná sériově, to znamená, že je nutné na nějakém místě udělat přerušení (odstranit izolaci z kabelu).

Pokud obsluha nezná očekávanou hodnotu napětí nebo proudu, musíte nejprve zvolit maximální rozsah měření, abyste zabránili poruše měřiče. Pokud je zobrazený výsledek příliš malý, pak limit postupně snižujeme, až hodnotu již nelze jednoznačně identifikovat.

• Kontrola rezistorů

Chcete-li otestovat odpor, musíte z obvodu odstranit alespoň jeden z jeho kontaktů, jinak si nemůžete být jisti, že ostatní prvky obvodu neovlivňují konečný výsledek. Umístíme tester do polohy měření odporu a provedeme měření. Závěr o použitelnosti dílu je učiněn na základě porovnání naměřených hodnot s hodnotou uvedenou na samotném dílu. Pokud je rozdíl velmi velký, pak je vadný.

Diagnostika proměnného odporu se skládá z několika operací:

• nejprve je tester připojen k nejvzdálenějším kontaktům;
• Poté, co jsme se ujistili, že přijatá data odpovídají jmenovité hodnotě, přepneme na střední terminál a provedeme měření s každým z extrémních;
• pomalu otáčejte osou dílu a sledujte změnu odporu, měl by plynule stoupat z nuly na maximum.

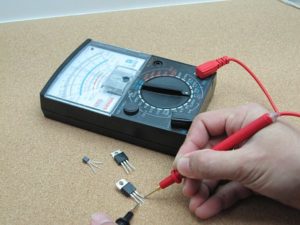

Pro kontrolu funkčnosti proměnného odporu je lepší použít analogový měřič, protože sledování pohybu jehly je mnohem jednodušší než sledování rychle se měnících čísel na displeji.

Proces testování bude také velmi jednoduchý, pokud výrobce vybavil nástroj funkcí diagnostiky diod. Stačí na součástku „zazvonit“ jedním a druhým směrem a ujistit se, že v jednom směru jsou na displeji údaje a ve druhém jejich nepřítomnost.

Pokud tato možnost není k dispozici, lze výkon diody posoudit jiným způsobem:

• nastavte přepínač na měření odporu v rozsahu 1 kOhm;
• připojte červenou sondu k anodě a černou ke katodě a odečtěte data;
• Prohodíme sondy, naměřená hodnota by měla být nekonečně velká.

Když se dioda porouchá, hodnoty v obou směrech se budou rovnat 0, pokud dojde k přerušení, budou mít tendenci k nekonečnu.

Multimetr: bezpečnostní pravidla

Abyste zajistili, že tester bude vždy připraven k použití, včas vyměňte napájecí zdroj. U většiny zařízení signalizuje snížení úrovně nabití speciální indikátor. Abyste předešli plýtvání energií, vypněte měřič ihned po dokončení měření. Uložte jej na určeném místě a odpojte jej od elektrické sítě.

Abyste předešli úrazu elektrickým proudem, při práci s multimetrem pečlivě dodržujte bezpečnostní pravidla. Neprovádějte měření v místnostech s vysokou vlhkostí vzduchu, nedotýkejte se nechráněných vodičů a oblastí sond.
