Jak najít zkrat pomocí multimetru?

Nalezení zkratu pomocí multimetru je důležitým úkolem při práci s elektrickými obvody a zařízeními. Multimetr, jako nepostradatelný nástroj v arzenálu každého elektrotechnika, poskytuje vynikající příležitosti pro takovou diagnostiku. Doporučujeme vám zjistit, jak najít zkrat pomocí multimetru, a zvážit užitečné tipy pro použití tohoto zařízení k identifikaci poruch.

Co je multimetr a kde se používá?

Multimetr, zkratka multimetr, je univerzální měřicí přístroj pro měření různých elektrických veličin. Multimetr může měřit:

1. Napětí (volty, V). Umožňuje měřit potenciálový rozdíl mezi dvěma body v elektrickém obvodu, což pomáhá určit přítomnost nebo nepřítomnost napětí.
2. Síla proudu (ampéry, A). Měří proud protékající obvodem a umožňuje určit intenzitu elektrického toku. Na našem blogu najdete odpověď na otázku, jak měřit proud pomocí multimetru.
3. Odpor (Ohm, Ω). Používá se k měření odporu prvků v obvodu, jako jsou odpory nebo vodiče.
4. Kapacita (farady, F). Umožňuje měřit kapacitu kondenzátorů. Na našem blogu jsme také zveřejnili informace o tom, jak testovat kondenzátor pomocí multimetru, a vyzdvihli jsme 3 nejlepší multimetry pro měření kapacity kondenzátorů.
5. Frekvence (hertz, Hz). Měří frekvenci oscilací střídavého proudu.
6. Teplota (stupně Celsia nebo Fahrenheita). Některé multimetry jsou vybaveny senzorem pro měření teploty.

Existují dva typy multimetrů: digitální a analogové. První typ zobrazuje výsledky na stupnici se šipkou a druhý na obrazovce z tekutých krystalů. Osciloskopy jsou také nepostradatelné v práci radioamatéra. Poskytují širší rozsah informací, včetně hodnoty vlny v každém okamžiku, jejího tvaru, amplitudy a frekvence.

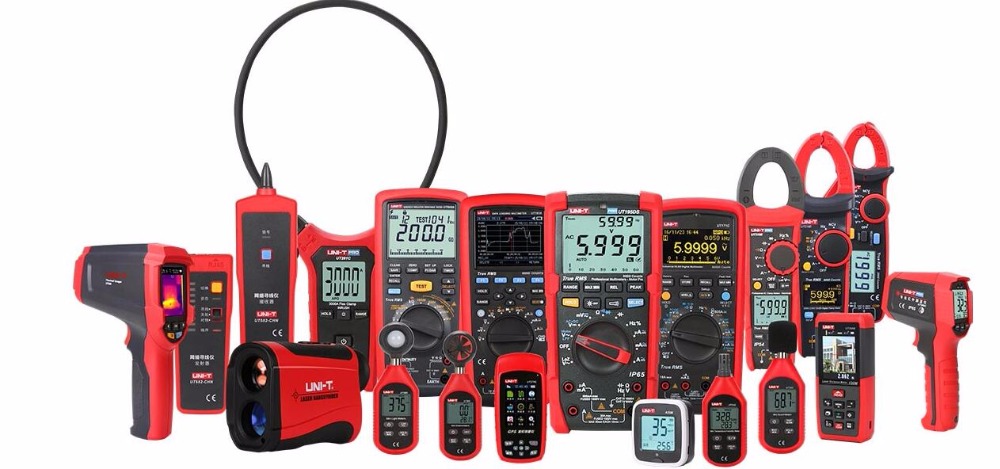

Výběr správného multimetru

Než začnete hledat zkrat, musíte vybrat multimetr. Prvním krokem může být prostudování nabídek na webu Radio-Shop, kde jsou prezentovány měřicí přístroje různých značek. Pokud potřebujete analýzu časových signálů, věnujte pozornost velkému výběru osciloskopů v katalogu přístrojů. Měli byste také zvážit výběr různých modelů proudových kleští, abyste mohli měřit proud v různých obvodech.

Pokud je přenositelnost důležitá, zvažte pohodlný přenosný osciloskop. Pro usnadnění přenosu dat do počítače a ovládání zařízení je vhodné dát přednost USB osciloskopu. Výběr multimetru také závisí na vašich potřebách a rozpočtu.

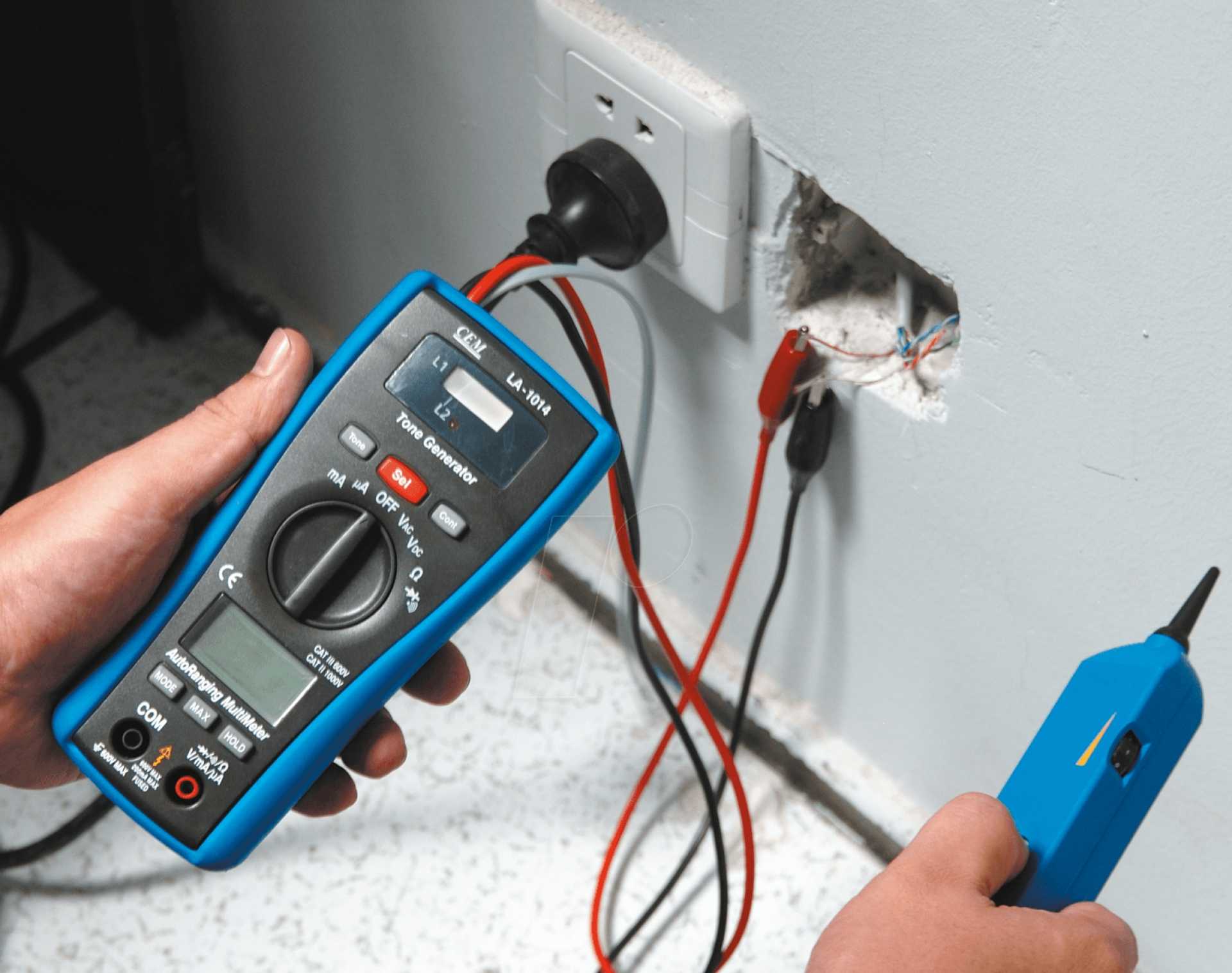

Kroky k nalezení zkratu pomocí multimetru

Chcete-li najít zkrat pomocí multimetru, musíte krok za krokem provést několik kroků:

1. Připravte přístroj na měření. Odpojte jej od zdroje napájení a odpojte připojení. Ujistěte se, že jsou všechny prvky obvodu deaktivovány a izolované.

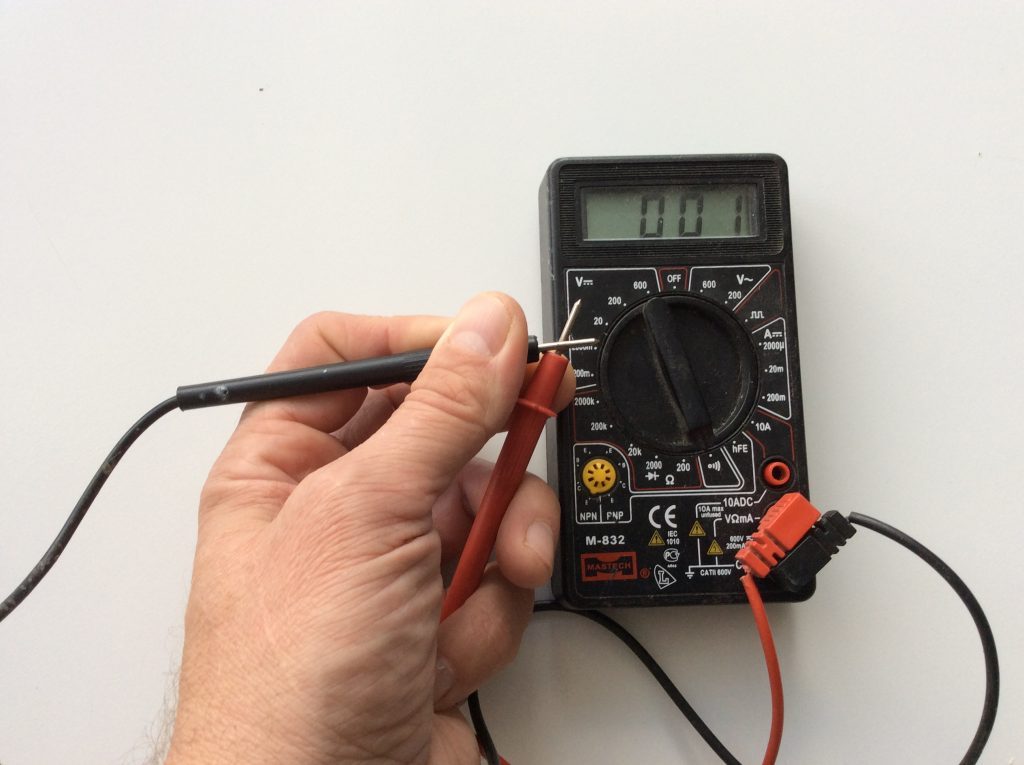

2. Nastavte multimetr do režimu měření odporu. Připojte multimetr k prvkům obvodu, mezi kterými existuje podezření na zkrat. Správná volba režimu měření vám umožní získat přesnější výsledky. Pokud nevíte, jak najít zkrat pomocí multimetru bez přerušení obvodu a bez elektrického kontaktu s ním, musíte použít proudovou svorku.
3. Analýza výsledků. Pokud vyhledávání zkratu pomocí multimetru ukazuje nízký odpor, určete přesné místo zkratu. Pečlivě zkontrolujte kabeláž a součásti v této oblasti a hledejte poškození, zkřížené vodiče nebo nesprávná připojení.
4. Odstraňte zkrat. Po zjištění místa zkratu vyměňte poškozené vodiče, izolujte křížící se a přepněte nesprávně zapojené součástky.
5. Zkontrolujte výsledek. Po provedených opatřeních znovu vyhledejte zkrat. Ujistěte se, že je zcela eliminován a že odpor je v normálních mezích.
6. Věnujte pozornost příčinám zkratu a přijměte opatření, abyste se podobným situacím v budoucnu vyhnuli. To může zahrnovat bližší kontrolu elektroinstalace, správné označení součástí a dodržování norem pro elektroinstalaci.

Pamatujte, že práce s elektrickými zařízeními vyžaduje opatrnost a znalosti, proto vždy dodržujte bezpečnostní pravidla a v případě potřeby kontaktujte odborníka.

Tipy a upozornění

Pro bezpečnost vašeho života a zdraví dodržujte rady odborníků:

1. Před nalezením zkratu nezapomeňte vypnout napájení. Během provozu používejte ochranné prostředky, abyste zabránili možným nehodám nebo úrazu elektrickým proudem.
2. Vyhněte se náhodnému kontaktu zařízení s jinými kovovými prvky, abyste předešli falešným pozitivním výsledkům multimetru.
3. Pokud narazíte na nějaké potíže nebo nejednoznačné výsledky, vyhledejte pomoc u specialistů nebo konzultantů v prodejně Radio-Shop v Kyjevě.

Náš tým ví, jak najít zkrat pomocí multimetru a je připraven vám poskytnout profesionální podporu.

Výhody nákupu v Radio-Shopu

Kromě širokého výběru multimetrů zde najdete mnoho dalších měřicích přístrojů a nástrojů pro efektivní práci s elektrotechnikou. Náš radioprodejna nabízí bohatý katalog přístrojů včetně napájecích zdrojů, benzinové elektrocentrály, produktů pro dům a zahradu, invertoru, generátoru plynu a mnoho dalšího.

Obecná otázka: jak spolehlivě zkontrolovat kabeláž na zkrat. Zejména při kontrole kabeláže od regulátoru k čidlu nebo akčnímu členu.
Se zkratem k zemi je to stále jasné: pokud je mezi zemí zvonění a vodiče odpojené na obou koncích, pak ano (a ani tehdy není spolehlivé nalezení uzemnění vždy pohodlné).
Co když se dráty ve svazku vzájemně třepí a zkratují? A vycházejí v různých svazcích a nechápou, jak si navzájem zkontrolovat všechny terminály? Nebo krátké až pozitivní?
Obecně, jak a čím nejlépe spolehlivě ověřit, že v elektroinstalaci moderních regulátorů rozhodně nedochází ke zkratu. Plovoucí povaha vzhledu kódu DTC dodává problému zvláštní lesk.

UpD každopádně – všem moc děkuji za komentáře. Všechny názory jsou velmi zajímavé.

27 2022 сентября
Sdílet:

Komentáře 38

Přihlaste se nebo zaregistrujte, abyste mohli psát komentáře, klást otázky a účastnit se diskuse.

Vizuální kontrola,
Podat někomu ruku,
No, nejlepší na tom je přetočit.
Je lepší kontaktovat pořádného elektrikáře

Způsobů je spousta, nejjednodušší a nejzřetelnější je na kouř, + a – podáváme a kde se tam roztavit.

. a pak svazek vyhoďte. Platí jedno pravidlo – pokud je alespoň jeden drát ve svazku přehřátý nebo zejména roztavený, je třeba svazek vykuchat, opravit nebo vyměnit. Možnost odkousnutí a odhození šňůr je pro extrémní hasiče.

Vzhledem k tomu, že situace je tekutá, musíte cop zkontrolovat rukama.

Vizuálně.
Demontáž a demontáž postroje.

Mohou být přidány organoleptické metody, např. zkuste si na zub a přičichněte k vykuchanému turniketu.

Existuje jednoduché zařízení zvané „hledač koz“. Pointa je jednoduchá. Obyčejná žárovka je zapojena do série. Obvykle místo pojistky, která mimochodem vypadne při zkratu. Pokud lampa jasně hoří, pak je v obvodu zkrat. Pokud je tlumená nebo nesvítí, je to normální. Výkon lampy se volí na základě povahy akčního členu. Když dojde ke zkratu, začneme třepat kabeláží, dokud lampa nezhasne nebo nepřestane hořet plnou intenzitou.

Metoda je obvyklá. Autoelektrikáři vždy počítají zkraty pomocí této metody

No, nejsem autoelektrikář, jen automobilový nadšenec. budeme vědět)

Pravidelná kontrola. Ale nemůžete takto zkontrolovat signální obvody, nikdy nevíte, kde jsou zkraty. Napájejte pouze tehdy, pokud jste vše nejprve odpojili

Existuje jednoduché zařízení zvané „hledač koz“. Pointa je jednoduchá. Obyčejná žárovka je zapojena do série. Obvykle místo pojistky, která mimochodem vypadne při zkratu. Pokud lampa jasně hoří, pak je v obvodu zkrat. Pokud je tlumená nebo nesvítí, je to normální. Výkon lampy se volí na základě povahy akčního členu. Když dojde ke zkratu, začneme třepat kabeláží, dokud lampa nezhasne nebo nepřestane hořet plnou intenzitou.

existuje jedna pochybnost – kabeláž ovladače je 5 voltů, a co je nejdůležitější – není jasné, kdy chce ovladač aktivovat ten či onen obvod, a když to udělá, zkontroluje jeho odpor, uvidí odpor lampy a ohlásí problém (možná).
V takových obvodech nejsou žádné pojistky.

Nejsem vybíravý, jen se snažím pochopit, jestli to bude fungovat nebo ne a jak to bude fungovat.

Existují různé typy žárovek. Pokud chcete, můžete si jej vybrat. Odpor žárovky za studena je velmi malý. Všichni autoelektrikáři používají detektory koz. Je zde prostor pro kreativitu. Experimentovat

a kdybys místo lampy dal ampérmetr? Nebo je důležitý i fakt, že lampa je rezistor?

Jak vaše srdce touží. Z dálky je dobře vidět pouze lampa a kabeláž může být docela dlouhá.

a kdybys místo lampy dal ampérmetr? Nebo je důležitý i fakt, že lampa je rezistor?

A v případě zkratu lze ampérmetr spálit výkonným zdrojem. A rozvody.

a kdybys místo lampy dal ampérmetr? Nebo je důležitý i fakt, že lampa je rezistor?

Ampérmetr lze spálit. Zapíná se pouze sériově s určitou zátěží

Problém. Odstraníte senzory a mozky, změříte odpor vzhledem k tomu, k čemu může zkratovat. Ale nic plovoucího nechytíte.

Tam se můžete pohybovat pouze lokálně a sledovat, zda kód vyjde nebo atd.

Problém. Odstraníte senzory a mozky, změříte odpor vzhledem k tomu, k čemu může zkratovat. Ale nic plovoucího nechytíte.

Plovoucí „zkrat“ se často vyskytuje na senzorech a zařízeních, v oblastech elektroinstalace naplněných nemrznoucí kapalinou a jinými kapalinami. Nejprve vizuální kontrola, poté měření. Kontrola senzorů, relé a dalších věcí.

Mluvím o elektroinstalaci. Senzory se obecně obtížně kontrolují bez osciloskopu. Samozřejmě musíte volat jako bez tohoto

Dobře, zkontrolujte takové senzory na podobném autě nebo je nainstalujte na své vlastní známé dobré pro testování. Je to jednodušší, než rychle najít osciloskop a naučit se jej používat.

Dobře, zkontrolujte takové senzory na podobném autě nebo je nainstalujte na své vlastní známé dobré pro testování. Je to jednodušší, než rychle najít osciloskop a naučit se jej používat.

Je pro mě snazší studovat oscilograf, zvláště pokud doporučujete, kde číst/sledovat.

Hledej na internetu spoustu informací, studoval jsem to na VŠ.

Chcete-li začít, vezměte si schéma zapojení a vytiskněte si ho, poté odpojte senzory a zařízení, mozky a udělejte si na něm poznámky pod čarou, zavolejte každý vodič pro následující:
– celistvost drátu
– zkrat (připojení) k zemi na obou stranách
– uzavření (zaháknutí) do kladné polohy na obou stranách
– zkraty k jiným vodičům z jednoho konce a poté z druhého.
Uděláme si poznámky do schématu a přejdeme k dalšímu drátu.
Vše. Ale buďte opatrní s ECU, abyste náhodou
z neznalosti, nezakazujte to. Přečtěte si o postupu pro odpojení a připojení konkrétně na vašem autě!
Myslím, že jsem na něco zapomněl. Pokud ano, ostatní vám to řeknou)
A ano, nespoléhejte se pouze na zvonění, existuje také izolační odpor nebo oxidy, které probliknou, ale nebudou zvonit na multimetru. Také změřte odpor v různých mezích měření karikatury. Potřebujete dobré zařízení, levné čínské vás mohou zklamat.

Na tyhle věci je multimetr. Konce odhákněte a obvod zazvoníte.
