Halogenové žárovky: typy, výběr a tipy pro připojení

Společně s LED žárovkami se halogenové žárovky používají každý den v každodenním životě jako ekonomický a odolný světelný zdroj. Podobně jako osvětlení LED a tento typ osvětlení existují dvě jmenovité hodnoty napětí: 12 a 220 V. Vlastnosti jejich činnosti a schéma zapojení probereme níže.

Halogenové žárovky 220V

Obvod pro zapnutí takového osvětlení se prakticky neliší od připojení žárovky. Před připojením spočítáme celkový výkon a proud, který bude připojen k jednomu zdroji. Na základě získaných údajů se zvolí jmenovitý průřez kabelu nebo vodiče pro připojení. Podle Ohmova zákona se pro 6 žárovek o výkonu 35 W každá vypočítá proud takto: I = P_součet/U, I = 35*6/220 = 0,95 A. Pro tuto hodnotu podle návodu k výběru elektrozařízení a materiálů stačí použít tenký měděný vodič 0,5 mm 2, i když se často berou s rezervou do budoucna. Na fotografii níže je halogenová žárovka s typem patice GU5.3, zrcadlovým reflektorem 220 V a kapslovou žárovkou 250 V Ve skutečnosti se velikosti žárovek výrazně liší (asi 3-4krát).

Halogenové žárovky 12V

Oproti 220V lampám jsou vzhledově totožné. Proto byste měli být opatrní a podívat se na označení uvedená na krabici nebo na samotných svítidlech. Liší se pouze jejich zapojení a k tomu je potřeba počítat i proud. V tomto případě bude kvůli nízkému napětí výrazně vyšší. To je třeba vzít v úvahu při výběru požadovaného průřezu kabelu. Stejně jako v předchozím příkladu je třeba vypočítat parametry pro připojení 6 žárovek. Celkový výkon se nezmění: P = 6*35 = 210 W. Ale proud v tomto případě bude mnohem vyšší. I = 210/12 = 17,5 A. To je 18,5 krát více než u verze s 220 V žárovkami. Měděný drát, který odolá takovým proudům, musí mít průřez vodiče minimálně 2,5 mm2. V opačném případě dojde k přehřátí a spálení elektroinstalace. A je dobré, když existují spolehlivé automaty, které tuto nehodu vypnou a lokalizují. V opačném případě může jednoduchá nesprávná volba průřezu a touha ušetřit na kabelech vést k mnohem větším ztrátám materiálu. Navíc při použití nízkého napětí bude jeho pokles na konci obvodu také významný, lampa nebude mít dostatek výkonu k plnému provozu, což má za následek opětovné přehřátí.

Další nevýhodou je, že úbytek napětí se zvyšuje s rostoucí délkou kabelu položeného v jednom okruhu: čím je delší, tím nižší bude napětí na poslední lampě, protože se zvyšuje celkový odpor. V tomto případě je díky vzorci R = ρ*L/S také nutné vypočítat celkový odpor obvodu, kde ρ je měrný odpor, L je délka kabelu, S je průřez dirigent.

Jak je vidět ze vzorce, takový parametr, jako je odpor, lze snížit dvěma způsoby: použijte kratší obvody a rozdělte žárovky do malých skupin nebo napájejte každou zvlášť (což není vždy možné) nebo položte vodič s větším průměr vodivé části. Obvykle se nedoporučuje brát délku kabelu větší než 2 – 3 metry, což je často uvedeno na transformátoru, který je potřebný pro připojení.

Nikolaj Selezněv

Expert na internetový obchod “RES.ua”

Je důležité pochopit:

Halogenové žárovky mohou dosáhnout teploty až 500 stupňů Celsia, proto je třeba při jejich instalaci dbát opatrnosti a dodržovat protipožární opatření. Kromě toho je třeba vzít v úvahu jejich vysokou citlivost na změny síťového napětí.

Výběr transformátoru

Pro snížení napětí a zajištění správné funkce halogenových světel potřebujete přídavný transformátor, který sníží síťové napětí na požadovanou úroveň. V tomto případě se používají elektromagnetické toroidní nebo elektronické transformátory.

Elektromagnetické nebo pulzní transformátory dřívější výroby jsou poměrně odolné, designově jednoduché a levné. Ale zároveň jsou těžké, mohou se přehřívat a neexistuje žádná ochrana proti náhlým přepětím v síti. Žárovky připojené přes takový transformátor mají kratší životnost, než je stanovená životnost.

Dnes se více používají moderní elektronické, které nemají výše uvedené nevýhody. Toto zařízení však vyžaduje měkký start, protože není povoleno je zapnout při nečinnosti. Při výběru jmenovité hodnoty je třeba věnovat pozornost dvěma výkonům: maximálnímu připojenému výkonu a minimálnímu výkonu. A jak je uvedeno výše, na typovém štítku je často uvedena maximální povolená délka kabelu.

Výkon je v tomto případě 210 W. Z dostupných jmenovitých hodnot těchto zařízení si můžete vybrat dva 105W každý (ale pak nebude žádná rezerva pro případ zvýšení výkonu z důvodu výměny žárovek) nebo jeden 250W. Spolehlivější je použít 2 transformátory nižšího výkonu, ale s určitou rezervou (dva po 120 W). Níže jsou schémata s různými možnostmi připojení skupiny lamp pomocí jednoho nebo dvou transformátorů a různých typů spínačů.

Jak připojit běžné žárovky do elektrické sítě ví téměř každý, ale často se stává problémem připojení nízkonapěťových halogenových nebo zářivek. Ve většině případů se používá jiné schéma připojení lampy – složité, ale ekonomičtější.

Připojení halogenových žárovek

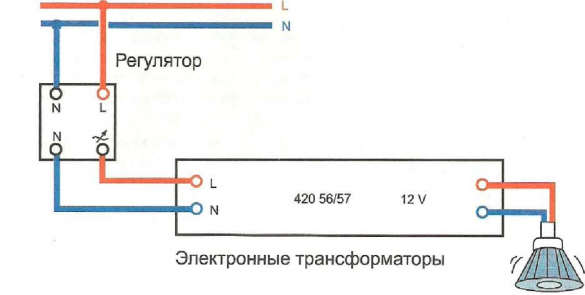

Obrázek 1. Schéma zapojení halogenové žárovky přes transformátor Pro zlepšení provozní bezpečnosti a úspory energie se stále více používá schéma zapojení pro osvětlovací žárovku, která zahrnuje použití sníženého napětí. Nízkonapěťové halogenové žárovky jsou stejně jasné jako běžné žárovky, ale jejich spotřeba energie je výrazně snížena.

Připojení halogenových žárovek se provádí pomocí speciálních zdrojů energie (transformátorů) 6 V, 12 V nebo 24 V. Navíc použití takového schématu zapojení s použitím klesajícího transformátoru prodlužuje životnost žárovek.

Samotné schéma zapojení je vcelku jednoduché: halogenové žárovky jsou vzájemně propojeny paralelně a připojeny k transformátoru, přičemž celkový výkon všech žárovek by neměl překročit výkon použitého transformátoru. Osvětlení je ovládáno jednoduchým vypínačem připojeným k transformátoru na straně 220 V.

Jediná věc, která je na tomto typu schématu připojení halogenové žárovky nepohodlná, je, že musíte někde umístit transformátor, což není vždy vhodné, navzdory malé velikosti zařízení.

Připojení zářivek

Obrázek 2. Schéma zapojení pro jednu zářivku přes startér Obrázek 3. Schéma zapojení dvou zářivek přes startér Zářivky se nejsnáze zapojují do elektrické sítě pomocí společného startovacího obvodu. Toto schéma zapojení lampy s denním světlem je nejen jednoduché, ale také efektivní. Pomocí podobného schématu (tandemové schéma) lze připojit několik lamp.

Zde je použit speciální „startér“, což je bimetalový kontakt. Existují dva běžné typy spouštěčů, na kterých lze založit schéma zapojení zářivky: ty, které jsou určeny pro síťové napětí 127 V a 220 V.

Způsoby připojení lamp

Obrázek 4. Sériové zapojení zářivek Halogenové, zářivky a další energeticky úsporné zářivky lze zapojit dvěma způsoby: sériově a paralelně.

Sériové připojení. Zahrnuje připojení nuly a fáze k první žárovce, připojení další k ní atd. Toto schéma se používá poměrně zřídka, protože má řadu nevýhod: snížení jasu žárovek a také skutečnost, že pokud jedna žárovka v obvodu shoří, přestanou fungovat i všechny následující.

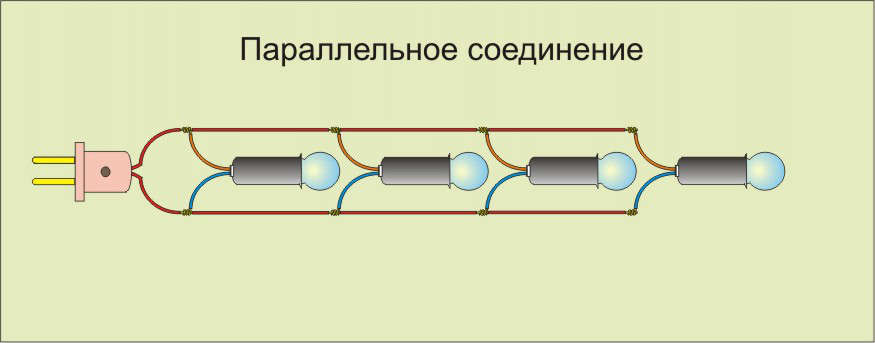

Obrázek 5. Paralelní zapojení lamp Paralelní zapojení. To znamená, že všechny prvky elektrického obvodu budou svými kontakty připojeny k fázi a nule. Pokud v takovém okruhu shoří jedna lampa, ostatní budou hořet dál.

Kabelové a drátěné výrobky pro připojení lamp

Zpravidla pro připojení většiny typů svítidel stačí použít měděný vícežilový vodič o průřezu žil 0,5–1,5 mm (například PVS 2×1,5 nebo PVS 3×1,5).
